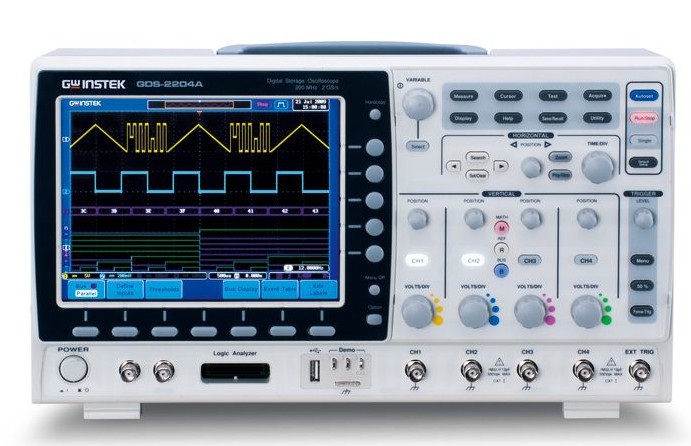

固緯GDS-2204A數字示波器體現了一種高價值的設計構思，包括2GSa/s采樣率、2M記錄長度、4輸入通道、超大彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術，80,000wfms/s的更新率可以快速完成波形捕獲和處理。
固緯GDS-2204A數字示波器具有200MHz的帶寬，4組輸入通道。2M記錄長度不僅支持長時間的波形存儲，也對后期分析提供了充足的數據支持。兩個選配搜索引擎，DS2-RSH和DS2-SGM，用于在記錄長度中搜索感興趣的波形。DS2-SRH定義了搜索的波形類型，DS2-GSM則將整個記錄長度分成若干段，僅通過瀏覽包含目標波形的段落，達到提高波形搜索速度的目的。
雙向波形獲取設計和先進的VPO波形處理技術，以每秒80,000次的高速波形更新率，極大提高了固緯GDS-2204A數字示波器波形顯示的速度和品質。 選配的邏輯分析儀通過邏輯觸發捕獲信號，使邏輯波形和模擬波形顯示在同一個屏幕上，方便比較和時間分析。在后面板插入8/16輸入通道模組，實現混合信號示波器(MSO)功能。
固緯GDS-2204A數字示波器具備如今所有高端DSO應有的性能特點。標配的RS-232C接口、USB接口和Go-NoGo輸出，以及選配的以太網接口、SVGA視頻輸出接口和USB-GPIB轉接頭，供用戶自行選擇。適中的價格，創新的設計，固緯GDS-2204A數字示波器具有很高的客戶價值。
固緯GDS-2204A數字示波器的特點：
* 200MHz帶寬, 提供4模擬輸入通道,
* 雙取樣模式: 最高2GSa/s實時取樣率及100GSa/s等效取樣率
* 2M內存，獲取更多波形細節
* 8英吋800*600高分辨率大尺寸畫面, 符合視覺習慣且信息不占用波形顯示區域
* 第二代Memory Prime技術，波形捕獲率可高達80,000次以上（80,000wfs/s）
* 彈性、豐富且隨時擴充的應用接口，保障客戶的投資價值
* 可選8或16通道邏輯儀，數模信號同時進行分析
* 可選DDS波形發生器，集合式設計節省工作空間
* 可帶寬升級，根據預算靈活選擇帶寬
固緯GDS-2204A數字示波器的技術參數：
| 型號 |
GDS-2204A |
| 帶寬 |
200MHz |
| 通道 |
4 |
| 實時采樣率 |
2GSa/s |
| 等效采樣率 |
100GS/s |
| 記錄長度 |
2Mpts |
| 顯示屏 |
8” TFT LCD (800*600) |
| 垂直分辨率 |
8 bit |
| 水平 |
1ns/div~100s/div |
| 輸入阻抗 |
1MΩ |
| 垂直 |
1mV/div~10V/div |
| 觸發類型 |
10 種觸發 (Edge, Video, Pulse width, Runt, logic, Setup & Hold, Rise/fall time, Trigger-delay by time, Trigger-delay by event, Trigger-delay by user) |
| 自動測量 |
包含36種電壓，時間等相關測量選項 |
| 設定儲存內存 |
內部20組, 可儲存至U盤 |
| 波形儲存內存 |
內部24組, 可儲存至U盤 |
| 在線幫助 |
提供 |
| 多國語言選項 |
提供 |
| 分段式存儲器 |
2048組 |
| 串行總線測試 |
I2C，SPI，RS-232（UART），可選 |
| 邏輯分析儀 |
8通道或16通道邏輯分析儀（采樣率500MSa/s,記憶體2Mpts/通道）可選 |
| RS232接口 |
標準 |
| USB接口 |
標準 (Host & Device) |
| Ethernet (LAN), VGA接口 |
可選 |
| GPIB接口 |
可選 |
| 信號源 |
DDS信號源, 可選 |
| 支持打印機 |
支持PictBridge兼容打印機 |
| 閃存 |
內建64MB（SLT type）高速快閃內存，提供大容量波形存儲空間 |
| Go/No-Go功能 |
提供 |
| Go/No-Go輸出 |
提供 |
| 安全鎖扣機制 |
提供 |
| 軟件 |
FreeWave PC Software |
| 輸入電壓 |
AC 100~240V, 48~63Hz |
| 尺寸 |
380W x 220H x 145D, 約4.2kg |
|
